智能化工程中，大家都是覺得施工很重要，覺得工程質量好了就行，其實不然，智能化工程設計 同樣很重要。蘇州智能化工程設計怎么做才規范？怎樣才能符合蘇州當?shù)氐募挤擂k驗收的條件？認準同心智能！以下是同心智能設計師的分享。

對于建筑智能化設計中，除了行業規范和CAD操作這些基礎知識外，重要的是圖紙語言。即通過圖紙語言把設計信息在圖紙上完全表達出來，圖紙?jiān)敱M規范，做到簡潔、明確。同心智能將通過本文和大家分享一下智能化工程設計的流程規范。

一、對甲供圖紙的處理

（1） 一般以建筑圖為底圖進行整理，同時需關注電氣圖、景觀圖中相關信息；

（2） 剔除圖紙中非相關標注。剔除門窗尺寸及編號，以及墻厚、陽臺、散水、伸縮縫、樓梯間等一些土建配置的局部尺寸。按原圖層分別打開刪除，只留下重要柱線和各房間的尺寸；

（3） 修改圖層色號。包括剪力墻、柱等，達到不影響布點和標注線的效果。樓梯間的階梯線和上下箭頭，在不影響弱電設備引出線和標注的前提下，可不動，如有影響可將其刪除；

（4） 土建圖中的文字標注，表示各房間、廳堂以及空間的使用功能，應留下，但字體應小些，且保證不與其他圖層重疊。

二、智能化工程設計過程

技術深度要求，參照招標文件和，確認好甲方需要，并結合現場實際情況：

（1）各子系統及實現功能，以設計說明及系統圖中體現；

（2）明確各智能安防系統設備品牌和技術指標，在清單及系統圖中體現；

（3）明確各子系統的點位數量、位置，如何引至弱電井、中心機房的走向，在平面圖中體現；

三、設計內容

（1）圖紙目錄：標明序號、圖紙內容、圖號和日期等信息。

（2）設計說明及圖例：設計說明按各弱電子系統分別敘述。應說明設計的依據（原建筑設計單位的施工圖和招投標文件）、遵循的標準，各子系統功能及配置概況、各子系統施工要求、設備材料安裝高度、與各專業配合條件、各施工需注意的主要事項、接地保護內容，注明圖紙中有關特殊圖形、圖例說明，對非標準設備的訂貨說明。應說明與中標文件中需求變更的部分設計內容、設計依據。

（3）設備統計表：將各系統的設備材料的選型名稱和數量，及分布位置等信息。

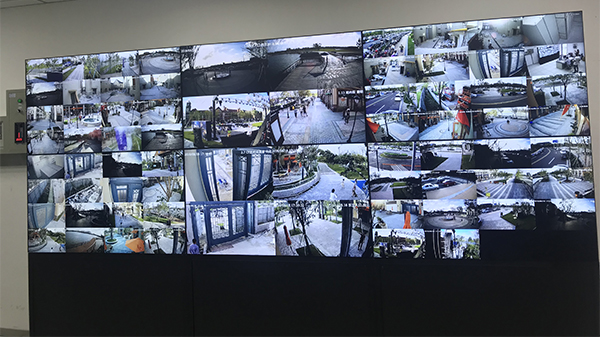

（4）智能安防系統圖：系統圖分為線路連接系統圖和設備連接系統圖，表現系統原理、系統主要設備配置和構成、系統設備供電方式、系統設備分布樓層或區域、設備間管路和線纜的規格、系統邏輯及連接關系說明。

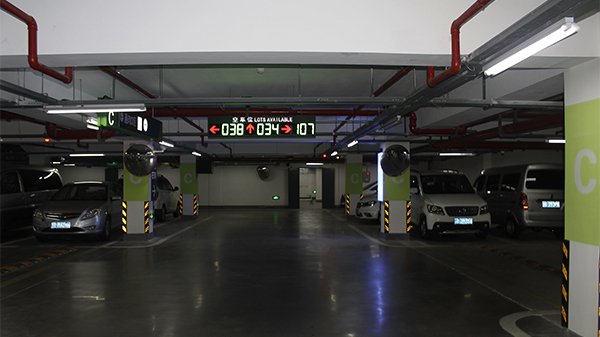

（5）平面布置圖：分層表現該層上弱電的相關內容：

相關設備的位置、標高、安裝方式及各線型和管路的規格、走向、標高和敷設方式；

（6）室外管線圖：標明室外弱電管線的敷設方式、埋設深度、線路坐標、架空線路高度、立桿型號、管線的規格型號等。

（7）大樣圖：機房內設備的安裝位置和安裝方式，室外監控和室外井的示意圖等。

智能化工程設計，規范很重要。智能化工程施工，質量、工藝很重要！做工程，找同心智能，智能安防系統合理規劃，設計規范，為您節省項目建造成本。
